Q96D-MΩA交流电网绝缘电阻监测仪

品牌：AN&H

型号：Q96D-MΩA双路绝缘表

重庆蜀阳商贸有限公司

双路交流电网绝缘电阻监测仪（JDB-II一体化）

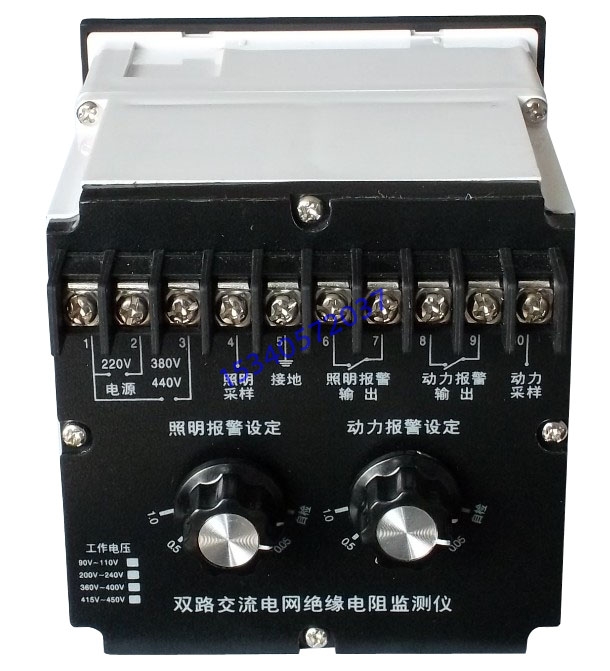

注：外报警讯号输出端容量为DC24V/3A或AC220V/(max)1A。1 -2、1-3为仪表电源，4为照明采样，5为接地，6-7为照明报警输出，8-9为动力报警输出，10为动力采样。

1、 交流电网绝缘电阻临测仪(一体化高阻表)
Q/F96D-BMΩ双路交流电网绝缘电阻监测仪是用对船舶交流电网不良接地进行监测报警的仪器。双路绝缘表 动力与照明
本仪器用于连续监测500V 以下非接地式交流配电系统中船舶与电气回路之间的绝缘电阻，并在电网绝缘电阻出现异常，绝缘电阻低于仪器设定的报警值时发出声光报警信号。
本仪器的有效测量范围0.005-5MΩ，报警档值为50KΩ、200KΩ、300KΩ、500KΩ、1000KΩ共5档。也可订其它报警值。电器
外报警讯号输出端容量为DC24V/3A或AC220/1A.双路报警信号输出

正确接线后，接通电源，电源指示灯亮，仪器处于监测状态，指针指示即为电网绝缘电阻值。
可根据需要设定报警值，并将设定红针调到相应的档值，当电网绝缘电阻低于设定值时， 仪器将输出报警讯号，此时绝色信号灯点。当绝缘电阻恢复正常时，仪器报警状态自行取消。
在同一网络中，不能同时使两台监测仪或其它仪器同时测量一网络的绝缘电阻。
如需判断仪器正作是否正常，可进行自检。自检完毕后必须将仪器恢复到正常工作状态。
注：本表测量0-5­MΩ，额定工作电压AC220V

2、  船舶、火车仪表系列概括：

Q/F96船用表系列：外形尺寸96*96mm，开孔尺寸92*92mm

Q96,F96,51L5(Z96)，51C5,51L4,51T4,51C4,51T5,51L6,51C6,51T6,LS96,DN96等等

新45L8/L9船用表系列：外形尺寸110*110mm,开孔直径101mm，四螺丝安装尺寸90*90mm

45L8,45T8,45C8,45L9,45T9,45C9,LS-110,2101,2102,2103,2105,2106,2107,2108,2109等等

新63L8/L9船用表系列：外形尺寸80*80mm，开孔直径71mm,四螺丝安装尺寸64*64mm

63L18,63C18,63L19,63C19,LS-80,63L1,63C1,63L2,63C2,63L10,63C11,2181,2182,2183,2185,2187,2188,2189等

Q/F72船用表系列：外形尺寸72*72mm，开孔尺寸68*68mm

Q72,F72,61L14,61C14,61L13,61T13,61C13,LS72等等

其它：63C7,63L7,45C3,45L1,45D1,45C1,42L1,42C1等等

       NGJ-I/-II逆功率继电器，JDG4-0.5电压互感器，DL-III电感式舵角指式器等等船舶电器

结构特征：

 交流仪表是在直流表上外附晶体管整流电路装置而成，仪表消耗功率小。
由于指针具有直角90度的偏转度，又采用了透明有机玻璃表盖，能获得宽广清晰的读数。
主要技术性能
环境条件：-25～+40℃(交流表0～+40℃)
相对湿度：25％～80％
耐机械力性能：抗机械冲击性能高,振动在加速度0.7g的条件下满意运行;能承受加速度为150m/ s­及冲击频率每分钟80-120次，历时2小时的运输震。
外壳:外壳防护符合IP42要求
耐压：交流50Hz，AC2000V，历时1分钟。
重量：小于1Kg
工作位置：垂直(⊥)使用。

电器有限公司主要生产：电流表、电压表、频率表、功率表、功率因素表、高阻表（兆欧表）、直/交流电网绝缘电阻监测仪、S同步表，SM同步表（带脉冲信号输出）、压力表、温度表、流量表、米分表、米速表、计时表、平方表等一系列非电量船用仪表，质量可靠、外观精美，主要用于：船舶，军工，空，高速铁路，地铁，石油，化工，焊接，建筑，工业装备，输配电等各个领域的设备上

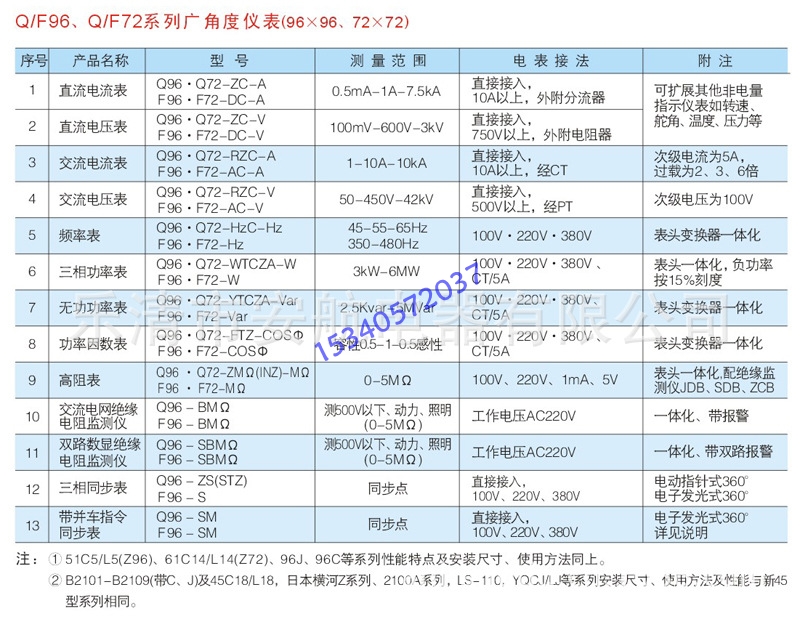

Q/F96型：高阻表、交流电网绝缘电阻监测仪电器

注1：电表用于连续测量（监测）单相或三相中性点非接地交流电网系统的绝缘电阻；在电网绝缘电阻低于报警设定值时，交流电网绝缘电阻检测仪将通过无涯触点的切换输出报警信号（高阻表无此功能），也可进行自检校验。

注2：在同一电网中，不能同时使用两（台）只或以上交流电网绝缘电阻监测仪测量电网的绝缘电阻值。

注3：交流电网绝缘电阻监测仪，分一路报警输出和双路报警输出两种。

注4：如需其它额定工作电压、其它的报警值电表时，请在合同中说明。
