BC168型发电机组控制器

BC168型发电机组控制器

一、功能特色

BC168是一款轻巧、低价用于柴油引擎或发电机的控制器。具有自动起停、保护与预报警指示等功能。面板包含有直流电源与运转指示；监控部分有超速、高水温、低油压、盘车过时、紧急停止及低电瓶电压的故障指示灯，更容易地判别引擎或发电机的状态。

输出接点均采用传统继电器，可承受较大的输出电流。采用带锁转换开关操控发电机组，并由控制器背面的指拨开关来调整、设定系统参数，以符合各种不同场合的需求。此外，采用欧式端子接线，以利于模块的安装、拆换。

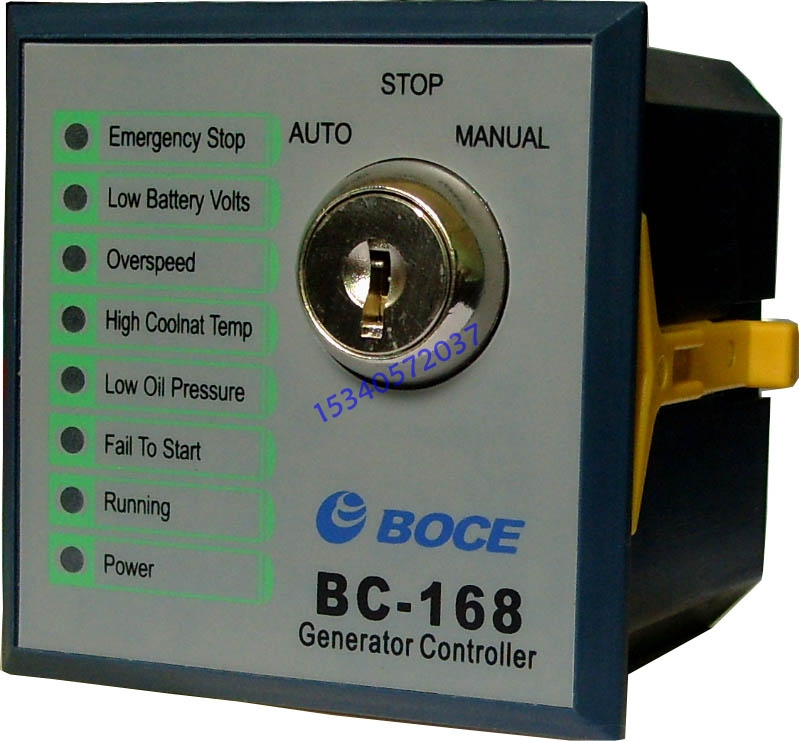

二、面板说明

1、指示灯

1)紧急停止指示

2)低电瓶电压/充电失败指示

3)超速/超频指示

4)高水温指示

5)低机油压力指示

6)盘车过时/起动失败指示

7)运转指示

8)模块电源指示

2、带锁转换开关

1)关机/停车：手动停车/故障警报清除。

2)自动：系统待机，自动监测外部输入的起动信号，并据此自动起动、停止发电机组。

3)手动：手动起动发电机组。

三、保护功能

1)紧急停车：1秒，常闭接点

2)低电瓶告警：5秒，10.5/21.0VDC

3)超速/超频保护：2秒，55/66Hz

4)高水温保护：2秒，常开接点

5)低油压保护：2秒，常开/常闭接点

6)盘车次数：3次

7)起动马达跳脱：0.5秒，20Hz

8)保护功能暂停：5秒

四、规格说明

1)供电电源：DC 8～36 V

2)消耗功率：MAX：5 W

3)频率信号输入：0～80 Hz，

4)输入电压范围：AC 25～300 V

5)继电器输出：起动输出：5A；燃油输出：5A；预热/怠速输出：5A；警报输出：5A；停机输出：5A。

6)尺寸：72mm * 72mm * 58mm

7)安装开孔:：68mm * 68mm

8)操作温度范围：-10℃ ～ 85℃

9)重量：200 克

10)面板：中英文可选
